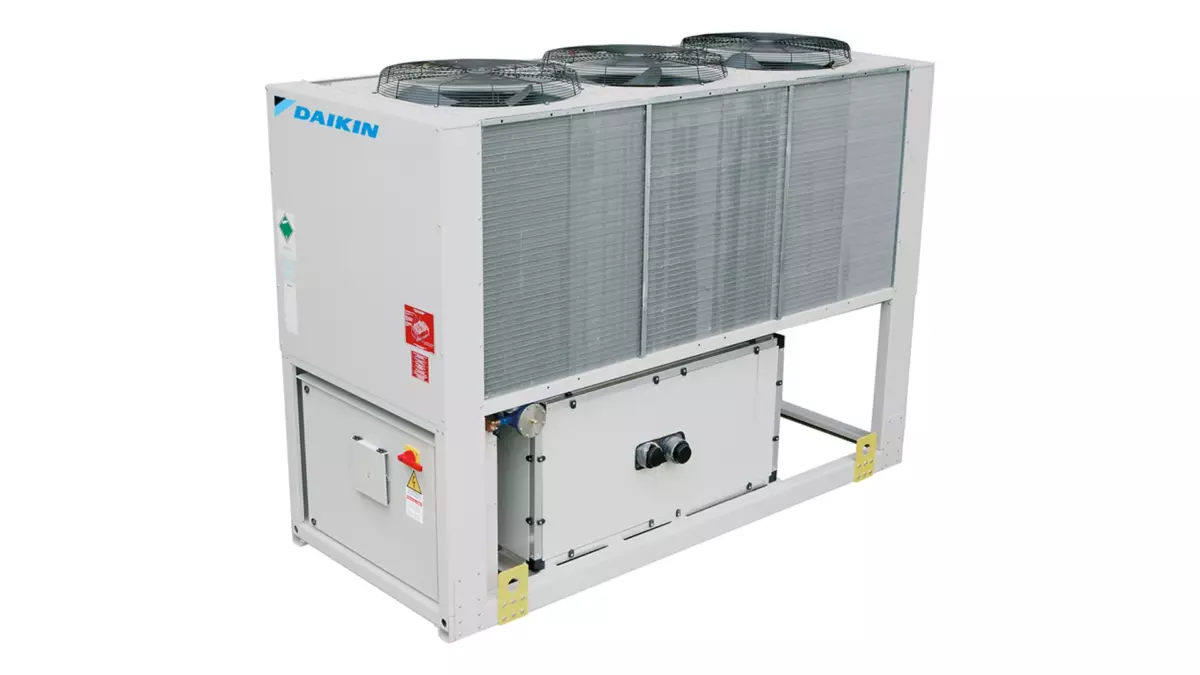

Компрессорно-конденсаторный блок Daikin ERAD370E-SS

Мировой бренд

Daikin ERAD370E-SS рассчитан как отдельный воздушный ККБ с набором официальных модельных показателей. Их достаточно, чтобы сравнить требования проекта с возможностями конкретного агрегата.

Главная функция системы

ERAD370E-SS замыкает компрессорно-конденсаторную часть внешнего контура R-134a. Он повышает давление паров хладагента и выводит полученное тепло через наружный воздушный поток.

Производительность

• охлаждение — 370 кВт.

Холодопроизводительность 370 кВт характеризует рабочий уровень ERAD370E-SS. Она служит отправной величиной для контура с продолжительной нагрузкой от производственного процесса.

Плавное регулирование

Отдача ERAD370E-SS изменяется Stepless до минимального значения 25%. Плавное управление помогает приспособить работу к сменным режимам оборудования и непостоянным теплопритокам.

Возможности монтажа

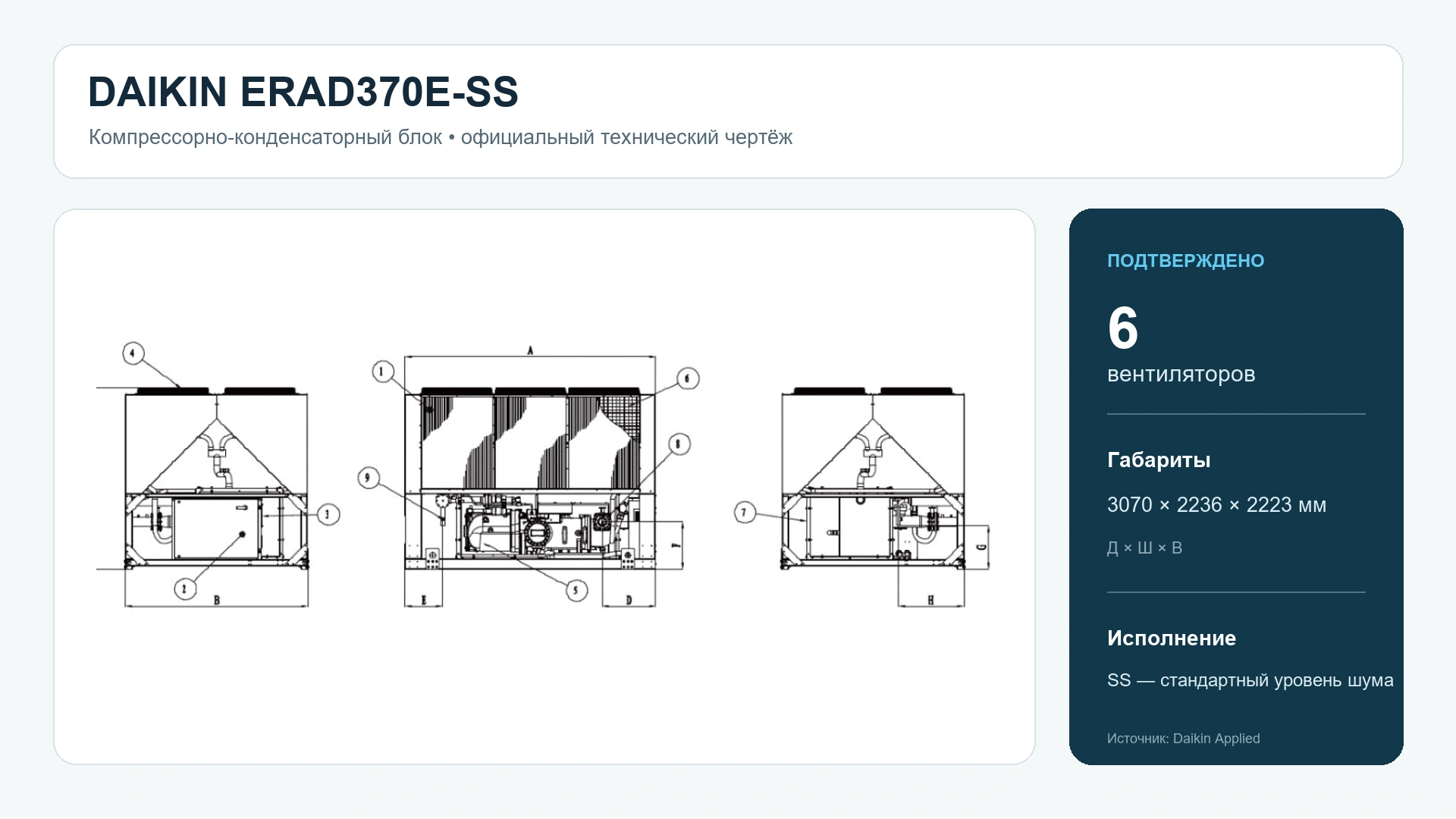

Габаритная схема ERAD370E-SS — 3070 × 2236 × 2223 мм. До монтажа по ней проверяют наружное основание, доступ техники и пространство для открытия сервисных зон.

Производительность и воздух

• подача воздуха через конденсатор — 32 772 л/с;
• число вентиляторов прямого действия — шесть осевых вентиляторов.

ERAD370E-SS перемещает через конденсатор 32 772 л/с с помощью шести осевых вентиляторов. На объекте предусматривают свободный выход нагретого потока, исключая его циркуляцию вокруг блока.

Уровень шума

• звуковое давление — 75 дБА.

Для модели ERAD370E-SS каталог указывает 75 дБА звукового давления. Значение используют как исходный акустический параметр при выборе точки установки.

Работа при низких температурах

Температурные условия перед конденсатором ERAD370E-SS охватывают от −18 до +48 °C. Это даёт возможность проектировать холодильную функцию при существенном изменении наружной среды.

Компрессор и холодильный контур

Один одновинтовой компрессор образует в ERAD370E-SS единственный контур на R-134a. Такая структура упрощает чтение схемы и определение объёма сервисных операций.

Энергоэффективность

Потребление ERAD370E-SS в номинале составляет 123 кВт, а EER — 3,02. Коэффициент связывает подтверждённый результат охлаждения с соответствующей электрической мощностью.

Габариты и подключение

• габариты для основания — 3070 × 2236 × 2223 мм;
• схема электроснабжения — 3~, 400 В, 50 Гц;
• номинальное токопотребление — 204 А;
• предельное токопотребление при работе — 242 А;
• пусковой предел — 330 А.

ERAD370E-SS требует сети 3~, 400 В, 50 Гц и учитывает три официальных значения тока. Вместе с размерами они дают практический набор для подготовки монтажной и силовой частей.

Гарантия

Гарантия производителя для ERAD370E-SS установлена на 3 года. Заказчик заранее знает продолжительность гарантийного сопровождения оборудования.

Рекомендации по применению

Область ERAD370E-SS — промышленные и технологические системы с вынесенным испарительным оборудованием. Конкретную конфигурацию принимают после проверки режима контура и наружного размещения.

ERAD370E-SS объединяет винтовое сжатие, воздушную конденсацию и Stepless-регулирование. Для проекта это означает известную конфигурацию агрегата и заранее определяемые требования к площадке.
