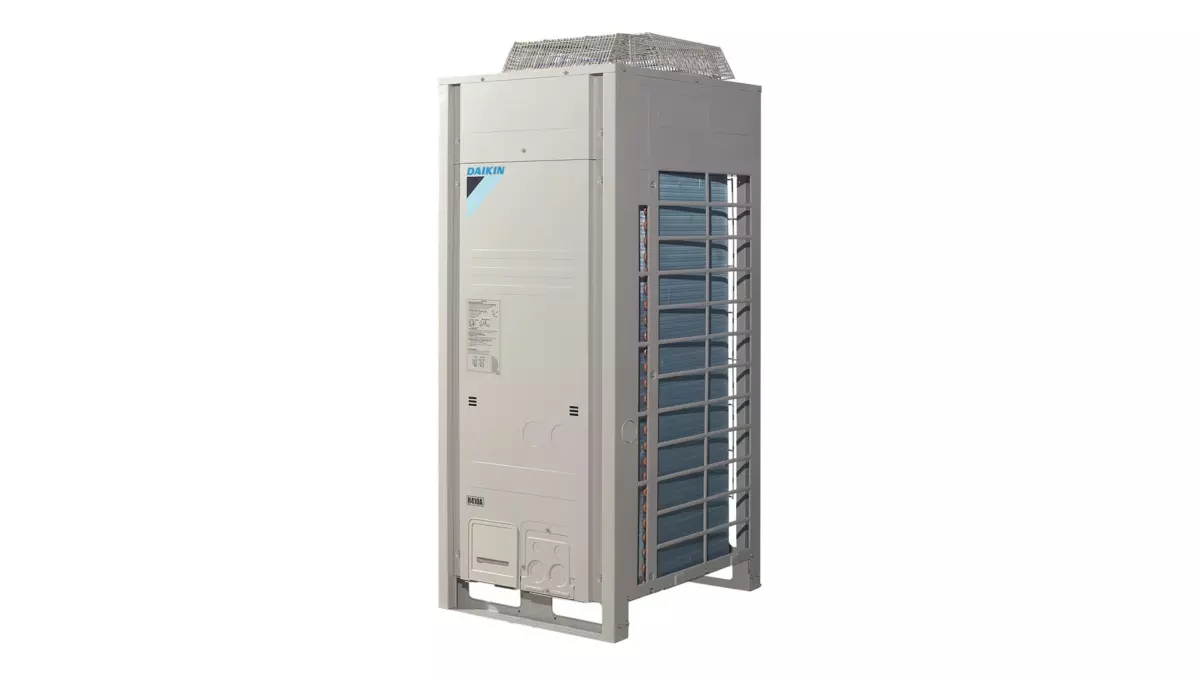

Компрессорно-конденсаторный блок Daikin ERQ125AW

Трёхфазный Daikin ERQ125AW предназначен для вентиляционных установок, в которых приточный воздух проходит через теплообменник непосредственного испарения. Наружный инверторный блок серии ERQ-AW1 включают в проекты офисных и гостиничных зданий, магазинов, ресторанов, складов и производственных помещений. Соответствие ERQ125AW объекту проверяют по тепловой нагрузке, расходу воздуха и характеристикам AHU.

Модель работает как часть реверсивного холодильного контура. При охлаждении тепло от приточного потока передаётся хладагенту и отводится наружным блоком. При нагреве система действует как тепловой насос, направляя тепло в секцию вентиляционной установки. Производительность составляет 14,0 кВт в режиме охлаждения и 16,0 кВт при обогреве. Инвертор управляет компрессором в соответствии с текущей нагрузкой, помогая согласовать работу ERQ125AW с режимом AHU.

После теплообменника подготовленный воздух поступает в систему воздуховодов и распределяется в соответствии с проектом. Такая конфигурация позволяет использовать один холодильный контур для обработки приточного потока и требует расчёта вентиляционной части. Расход приточного воздуха задаётся параметрами AHU.

Для обмена управляющими сигналами используют EKEQDCBV3 или EKEQFCBV3. К модели допускаются EKEXV63, EKEXV80, EKEXV100, EKEXV125 и EKEXV140. Итоговый клапанный комплект определяют по объёму и производительности DX-теплообменника; если критерии расходятся, решающей становится производительность.

ERQ125AW выполнен в корпусе 1 680 × 635 × 765 мм и весит 159 кг.
Осевой вентилятор создаёт вертикальный выброс воздуха, расход наружного блока равен 5 700 м³/ч.
Уровень звукового давления — 54 дБ(А). Трасса между наружным оборудованием и AHU может иметь длину до 55 м.
Для подключения требуется 3N~ / 400 В / 50 Гц.

Основные параметры и функции:

• охлаждение от -5 до +43 °C;
• нагрев от -20 до +15 °C;
• холодопроизводительность 14,0 кВт;
• теплопроизводительность 16,0 кВт;
• хладагент R-410A;
• инверторное управление компрессором;
• работа с EKEQDCBV3 или EKEQFCBV3;
• пять допустимых комплектов EKEXV;
• линия до AHU длиной 55 м;
• контроль высокого давления;
• защита инвертора и электрических компонентов.

Daikin ERQ125AW подходит для трёхфазной вентиляционной системы, которой требуется регулируемое охлаждение и нагрев приточного воздуха. Конфигурацию нельзя составлять только по коду модели: EKEQ, EKEXV и теплообменник согласуют в рамках инженерного расчёта. До выбора оборудования проектировщик также внимательно сопоставляет расход приточного воздуха и тепловую нагрузку с возможностями секции непосредственного испарения в рассматриваемом техническом проекте конкретного здания. Результаты инженерного подбора определяют окончательный состав холодильного контура, автоматики и всех управляющих компонентов проектируемой системы.
