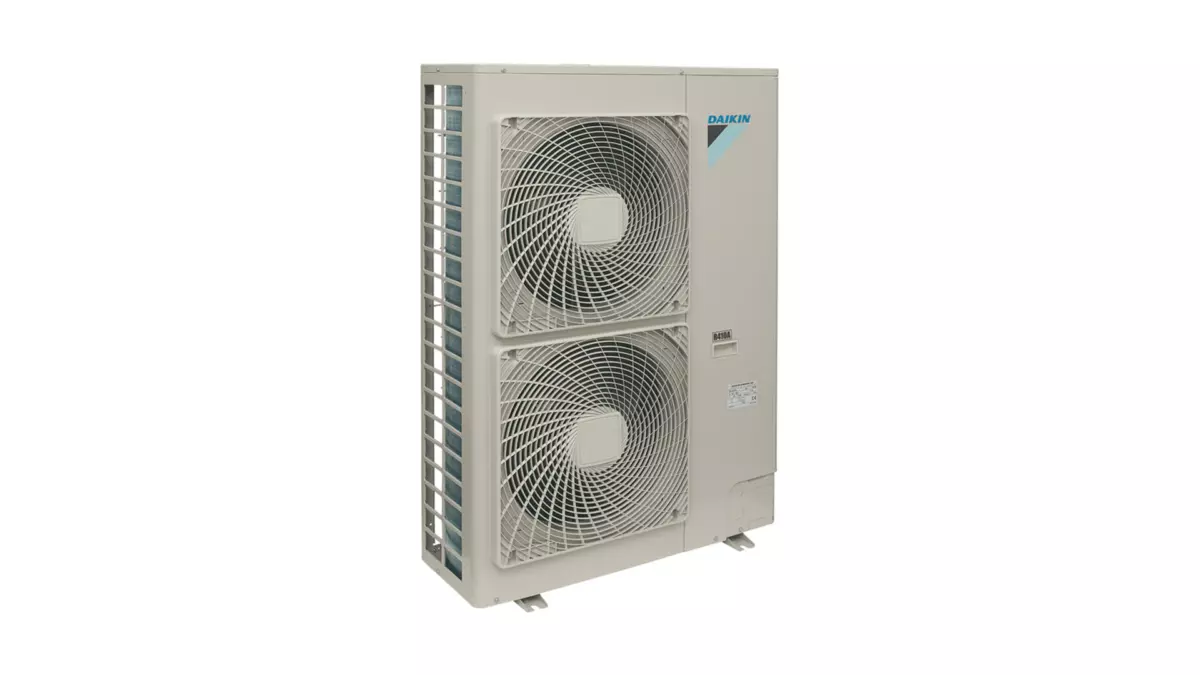

Компрессорно-конденсаторный блок Daikin ERQ100AV

Площадь помещения	120 м²
Гарантия	3 года
Страна производитель	Китай
Производительность, кВт	11,2
Потребляемая мощность, кВт	2,74
Расход воздуха, м3/ч	6 360
Уровень шума	50 дБ(А)
Хладагент	R-410A
Диапазон рабочих температур (охлаждение/отопление) °C	-5…+46 / -20…+16
Электропитание, количество фаз/Вольт/Гц	1 / 220–240 / 50
Инвертор	Да
Габариты	1345х320х900
Вес	120
Холодопроизводительность, кВт	11,2
Теплопроизводительность, кВт	12,5

Categories ККБ, Промышленные кондиционеры Tag Инверторный Бренд: DAIKIN Бренд: DAIKIN

Рейтинг товара:

Площадь:

120140 160

476990 ₽

Наши преимущества

Описание товара Компрессорно-конденсаторный блок Daikin ERQ100AV

Daikin ERQ100AV — однофазный инверторный компрессорно-конденсаторный блок серии ERQ-AV1 для работы с теплообменником непосредственного испарения вентиляционной установки. Его применяют в системах, где приточный воздух нужно централизованно охлаждать или нагревать до распределения по воздуховодам. Оборудование подбирают по тепловой нагрузке, расходу воздуха, объёму и производительности теплообменника AHU.

В режиме охлаждения наружный блок отводит тепло, полученное хладагентом в секции AHU; холодопроизводительность составляет 11,2 кВт. При работе теплового насоса контур передаёт приточному воздуху до 12,5 кВт тепла. После теплообменника подготовленный поток направляется в одну зону или распределяется по нескольким помещениям в соответствии с проектом вентиляции.

Инверторное регулирование изменяет производительность в диапазоне 24–100%. Это позволяет согласовать отдачу холодильного контура с текущей потребностью AHU. Расход приточного воздуха при этом задаётся вентиляционной установкой и выбранным теплообменником, а не наружным блоком.

Для согласования ERQ100AV с вентиляционной установкой используют EKEQDCBV3 или EKEQFCBV3. Допустимые комплекты электронного расширительного клапана — EKEXV63, EKEXV80, EKEXV100 и EKEXV125. Конкретный EKEXV выбирают одновременно по объёму и производительности DX-теплообменника; при расхождении параметров приоритет имеет производительность.

Наружный блок обеспечивает горизонтальную подачу воздуха двумя осевыми вентиляторами; номинальный расход воздуха составляет 6 360 м³/ч, а уровень звукового давления — 50 дБ(А). Габариты корпуса равны 1 345 × 900 × 320 мм, масса — 120 кг. Для электроподключения требуется сеть 1N~ / 220–240 В / 50 Гц.

Трубопровод между наружным блоком и AHU может достигать 55 м. Охлаждение доступно при температуре наружного воздуха −5…+46 °C, нагрев — −20…+15,5 °C. В холодильном контуре используется R-410A; предусмотрены электронный расширительный клапан, контроль высокого давления, защита инвертора и электрических компонентов, а также размораживание реверсивным циклом.

Daikin ERQ100AV предназначен для рассчитанных вентиляционных систем офисных, торговых, гостиничных, складских и производственных объектов. До поставки согласуют наружный блок, теплообменник, EKEQ, EKEXV, автоматику и рабочие условия как единый комплекс.

Характеристики товара Компрессорно-конденсаторный блок Daikin ERQ100AV

Площадь помещения	120 м²
Гарантия	3 года
Страна производитель	Китай
Производительность, кВт	11,2
Потребляемая мощность, кВт	2,74
Расход воздуха, м3/ч	6 360
Уровень шума	50 дБ(А)
Хладагент	R-410A
Диапазон рабочих температур (охлаждение/отопление) °C	-5…+46 / -20…+16
Электропитание, количество фаз/Вольт/Гц	1 / 220–240 / 50
Инвертор	Да
Габариты	1345х320х900
Вес	120
Холодопроизводительность, кВт	11,2
Теплопроизводительность, кВт	12,5

Преимущества товара Компрессорно-конденсаторный блок Daikin ERQ100AV

Daikin — мировой производитель климатического оборудования для жилых, коммерческих и промышленных объектов. ERQ100AV относится к серии ERQ-AV1: наружный компрессорно-конденсаторный блок работает вместе с DX-теплообменником, блоком согласования и автоматикой вентиляционной установки, образуя единый холодильный контур для подготовки приточного воздуха.

Работа в составе вентиляционной установки

Daikin ERQ100AV подключается к секции непосредственного испарения приточной установки и участвует в централизованной подготовке воздуха. Такое решение полезно на объектах, где охлаждение и нагрев требуется организовать через одну спроектированную систему вентиляции, а подготовленный воздух затем распределяется по предусмотренной сети воздуховодов.

Охлаждение и нагрев приточного воздуха

номинальная холодопроизводительность — 11,2 кВт;
номинальная теплопроизводительность — 12,5 кВт.

Два режима позволяют использовать теплообменник AHU не только для охлаждения, но и для нагрева подаваемого воздуха. Производительность ERQ100AV сопоставляют с расчётной нагрузкой и параметрами теплообменника, поэтому проектировщик получает конкретные исходные данные для выбора оборудования под объект.

Инверторное регулирование 24–100%

Инвертор изменяет производительность наружного блока в диапазоне от 24 до 100%. ERQ100AV может подстраиваться под текущую тепловую нагрузку вентиляционной установки, а не работать всё время с одной отдачей. Это особенно важно при изменяющемся расходе воздуха, сезонных колебаниях температуры и неравномерных теплопритоках в течение дня.

Точный подбор компонентов для AHU

Связь наружного блока с теплообменником вентиляционной установки обеспечивает EKEQDCBV3 или EKEQFCBV3. Для ERQ100AV подтверждены комплекты электронного расширительного клапана EKEXV63, EKEXV80, EKEXV100 и EKEXV125. Наличие нескольких допустимых сочетаний позволяет согласовать холодильный контур с конкретной секцией непосредственного испарения, но окончательный комплект выбирают по объёму и производительности теплообменника; при расхождении результатов приоритет имеет производительность.

Трасса между наружным блоком и AHU до 55 м

Допустимая длина трубопровода до 55 м даёт больше свободы при размещении наружного блока относительно вентиляционной установки. Это полезно, когда AHU находится в техническом помещении, а наружное оборудование требуется вынести на кровлю, фасадную площадку или другую предусмотренную проектом зону с подходящими условиями для монтажа и обслуживания.

Работа в широком диапазоне наружных температур

охлаждение — от −5 до +46 °C;
нагрев — от −20 до +15,5 °C.

Рабочие интервалы позволяют использовать ERQ100AV для сезонного охлаждения и низкотемпературного нагрева приточного воздуха. Для проектировщика эти границы служат проверяемым условием: режим вентиляционной системы можно заранее сопоставить с климатом площадки, не предполагая работу блока за пределами заявленного диапазона.

Воздушное охлаждение наружного теплообменника

номинальный расход воздуха — 6360 м³/ч;
вентиляторы — два осевых;
выброс воздуха — горизонтальный.

Два осевых вентилятора обеспечивают поток через наружный теплообменник. Известные расход и направление выброса помогают правильно выбрать место установки: при компоновке можно заранее предусмотреть свободный забор воздуха, не направлять поток в препятствие и оставить доступ к оборудованию.

Контролируемая акустическая нагрузка

Номинальный уровень звукового давления ERQ100AV составляет 50 дБ(А). Это значение позволяет на проектной стадии оценить расстояние до окон, рабочих зон и других участков с акустическими ограничениями, а при необходимости заложить подходящее расположение или дополнительные меры шумозащиты.

Однофазное электропитание

ERQ100AV рассчитан на сеть 1N~, 220–240 В, 50 Гц. Однофазное исполнение даёт проектировщику точные исходные данные для подготовки кабельной линии и защитной аппаратуры без предположения о наличии трёхфазного подключения именно для этой модели.

Защита холодильного контура и электроники

В конструкции применяются герметичный спиральный компрессор и электронный расширительный клапан. Реле высокого давления контролирует недопустимый рост давления, а защита инвертора и электрических компонентов реагирует на перегрузки. Размораживание выполняется реверсивным циклом по сигналу датчика температуры наружного теплообменника. Такой набор функций помогает автоматике контролировать основные опасные режимы работы оборудования.

Управление режимом системы

Для серии предусмотрен переключатель охлаждения и нагрева KRC19-26A6. Он позволяет задать требуемый режим связки наружного блока и вентиляционной установки; окончательный состав автоматики, датчиков и органов управления определяют в проекте вместе с выбранным блоком EKEQ и параметрами AHU.

Понятные монтажные данные

габариты наружного блока — 1345 × 320 × 900 мм;
масса — 120 кг;
хладагент — R-410A.

Габариты и масса позволяют до поставки проверить основание, проходы, маршрут перемещения и доступ для обслуживания. Указание R-410A даёт монтажной и сервисной организации однозначную информацию о рабочем хладагенте и требованиях к холодильному контуру.

Гарантия 3 года

Для карточки Daikin ERQ100AV утверждён гарантийный срок 3 года. Покупатель заранее видит продолжительность гарантийной поддержки оборудования и может учитывать её при сравнении вариантов для вентиляционного проекта.

Практическое применение

ERQ100AV рассматривают для офисных зданий, магазинов, ресторанов, гостиниц, складов и производственных помещений, в которых воздух подготавливается центральной приточной установкой. Главная практическая ценность модели — регулируемое охлаждение и нагрев через DX-теплообменник AHU с заранее подтверждёнными вариантами автоматики, клапанных комплектов и монтажных параметров. Окончательное соответствие объекту определяют инженерным расчётом нагрузки, расхода воздуха и характеристик теплообменника.
