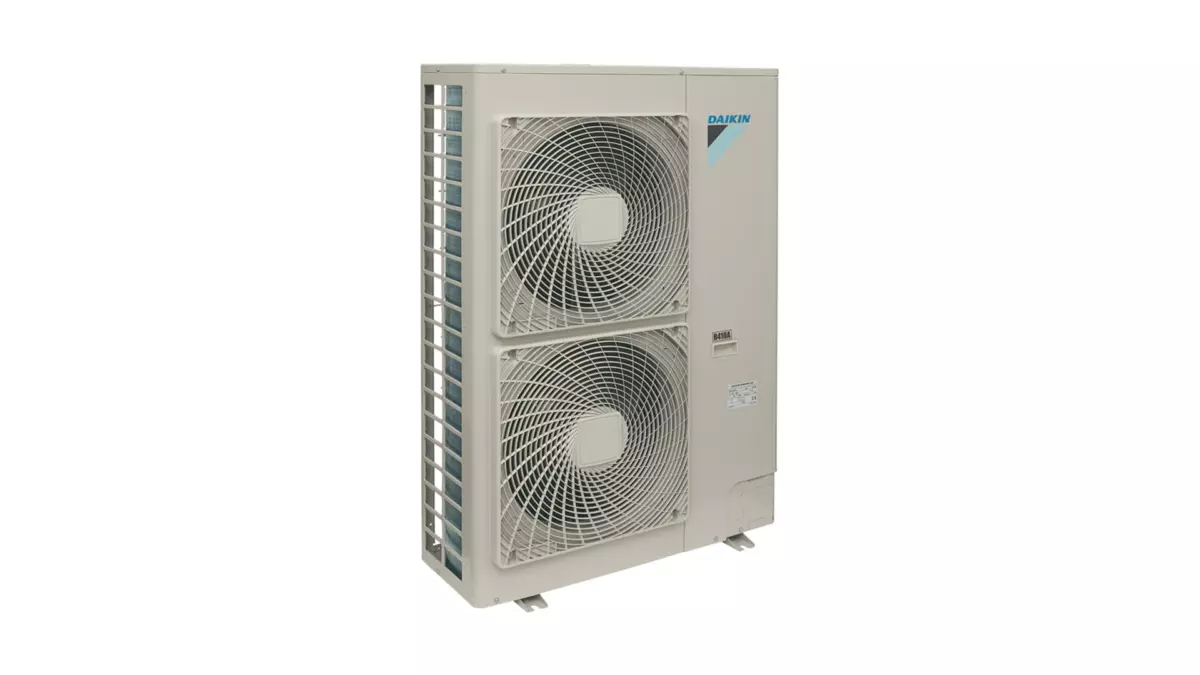

Компрессорно-конденсаторный блок Daikin ERQ140AV

Daikin ERQ140AV завершает однофазную под серию ERQ-AV1 и рассчитан на подключение к секции непосредственного испарения приточной вентиляционной установки. Это инверторный ККБ для объектов, где воздух подготавливается централизованно: производственных помещений, складов, гостиниц, ресторанов, магазинов и офисных зданий. Её мощность соотносят с расчётной нагрузкой, расходом воздуха и данными теплообменника AHU.

В холодильном режиме ERQ140AV отводит тепло через контур, соединённый с DX-теплообменником. При нагреве направление процесса меняется, и тепло передаётся приточному потоку. Номинальные показатели составляют 15,5 кВт на охлаждение и 18,0 кВт на обогрев. Производительность регулируется инвертором от 24 до 100%, что позволяет подстраивать работу компрессора под фактический режим вентиляционной системы.

Обработанный воздух не остаётся в пределах одного внутреннего блока: вентиляционная система направляет его по предусмотренным проектом каналам. В зависимости от схемы это может быть единая обслуживаемая зона или несколько помещений. Поэтому ERQ140AV рассматривают вместе с AHU и сетью воздуховодов, а не как самостоятельный кондиционер.

Согласование с AHU выполняется одним из двух блоков — EKEQDCBV3 или EKEQFCBV3. Для ERQ140AV таблица сочетаний допускает EKEXV80, EKEXV100, EKEXV125 и EKEXV140. Нельзя выбирать клапанный комплект только по названию наружного блока: учитывают объём и мощность теплообменника, причём производительность имеет приоритет при несовпадении результатов.

Два осевых вентилятора обеспечивают горизонтальную подачу 6 360 м³/ч воздуха. Звуковое давление наружного блока составляет 53 дБ(А).
Корпус имеет размеры 1 345 × 900 × 320 мм и массу 120 кг. Допустимая длина линии до вентиляционной установки — 55 м.
Модель питается от сети 1N~ / 220–240 В / 50 Гц.

Рабочие возможности ERQ140AV:

• охлаждение приточного воздуха при температуре от -5 до +46 °C;
• нагрев от -20 до +15,5 °C;
• тепловой насос для двух режимов работы;
• инверторный диапазон 24–100%;
• хладагент R-410A;
• подключение к EKEQDCBV3 или EKEQFCBV3;
• применение EKEXV80, EKEXV100, EKEXV125 или EKEXV140 по расчёту;
• трубопровод до 55 м;
• электронное регулирование расхода хладагента;
• защита контура от высокого давления;
• защита инвертора и электрических узлов.

ERQ140AV используют как часть спроектированной системы подготовки воздуха. Модель объединяет однофазный наружный блок с теплообменником AHU, поддерживает охлаждение и нагрев и требует точного выбора автоматики и EKEXV. Такая обязательная предварительная проверка обеспечивает согласованную работу холодильного контура и вентиляционной части при фактической нагрузке конкретного проектируемого объекта. Параметры всех компонентов фиксируют в проекте до комплектации системы.
